הוראות להתקנת ספרינקלרים

ספרינקלרים – הוראות התקנה

רק מתזים חדשים יותקנו במערכת.

הנחיות כלליות להתקנת ספרינקלרים:

• ההנחיות להלן הן כלליות , אם יש הוראות שונות מהנחיות אלה במפרט או בשרטוט, המפרט והשרטוט עדיפים, יש לבצע על פי הוראותיהם.
• מותר להתקין רק ספרינקלרים חדשים ללא כל סימן של פגיעה או קורוזיה (בעזרת מפתח מיוחד).
• יש להקפיד להתקין ספרינקלרים על פי יעודם: ספרינקלר ניצב יותקן מעל הצינור כשזרועות המסגרת שלו מקבילות לצינור, ספרינקלר תלוי יותקן מתחת לצינור.

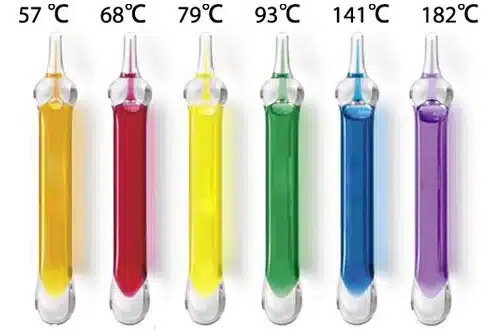

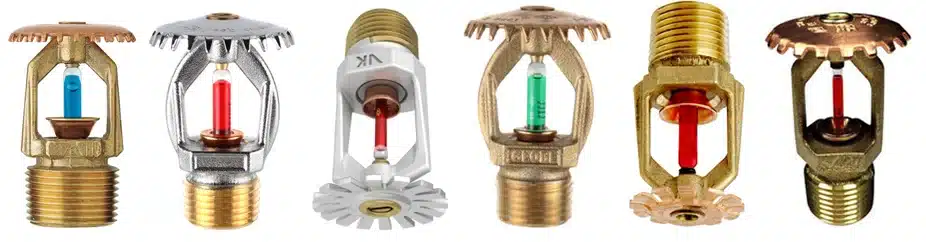

סוגי מתזים לפי אופן ההתקנה:

• מתז זקוף – UPRIGHT.
• מתז תלוי – PENDENT.
• מתז צד – SIDEWALL.
• מתז מוסתר – RECESSED.
• מתז מוסתר ומכוסה – CONCEALED.

שטחי כיסוי מקסימליים לספרינקלרים רגילים לפי סוג הסיכון:

• סיכון קל 20 מ"ר לספרינקלר.
• סיכון רגיל 12 מ"ר לספרינקלר.
• סיכון גבוה ומחסנים 9 מ"ר לספרינקלר.

מרחק מקסימלי בין ספרינקלרים רגילים לפי סוג הסיכון:

• סיכון קל 4.6 מ'.
• סיכון רגיל 4.6 מ'.
• סיכון גבוה 3.7 מ'.

מרחק מינימלי בין ספרינקלרים:

• בכל הסיכונים 1.8 מ'.

מרחק מקסימלי בין ספרינקלר לקיר:

• סיכון נמוך 2.3 מ'.
• סיכון רגיל 2.3 מ'.
• סיכון גבוה 1.85 מ'.

מרחק מינימלי בין ספרינקלר לקיר:

• בכל הסיכונים 10 ס"מ.

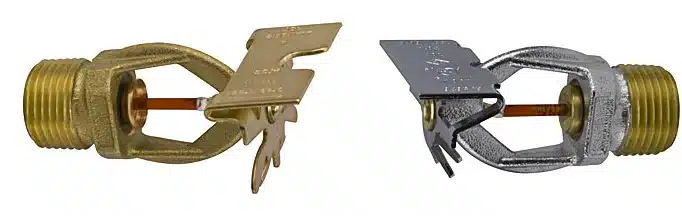

ספרינקלרי צד:

• ספרינקלרי צד יותקנו רק ברמות של סיכון קל וסיכון רגיל.
• ספרינקלרי צד יותקנו כאשר בגב הספרינקלר קיר או מחיצה.
• שטח הכיסוי לספרינקלר צד רגיל:
• סיכון נמוך 18 מ"ר.
• סיכון רגיל 9.3 מ"ר.

מרחק מקסימלי בין ספרינקלרי צד לאורך הקיר:

• סיכון נמוך 4.3 מ'.
• סיכון רגיל 3 מ'.

מרחק מקסימלי מספרינקלר צד לקיר הנגדי:

• סיכון קל 4.3 מ'.
• סיכון רגיל 3 מ'.

מרחק מקסימלי של ספרינקלר צד מהקיר שמאחוריו:

• 15 ס"מ בסיכון קל ובסיכון רגיל.

מרחק מינימלי בין ספרינקלרי צד:

• 180 מ'.

גובה התקנה של ספרינקלר צד:

• ספרינקלר צד יותקן בגובה שבין 10 ל-15 ס"מ מהתקרה.
• מרחק של ספרינקלר צד אחרון בשורה מהקיר הסמוך לו לא יעלה על חצי המרחק המותר בין ספרינקלרים לאורך הקיר.

הערה חשובה:

• כל המידות ניתנו עבור ספרינקלרים רגילים ולתקרה חלקה.
• לספרינקלרים מיוחדים כגון ספרינקלרי כיסוי רחב, ולתקרות שאינן תקרות חלקות יופיעו הוראות ההתקנה בשרטוט ובמפרט ועל פיהן יש לנהוג.

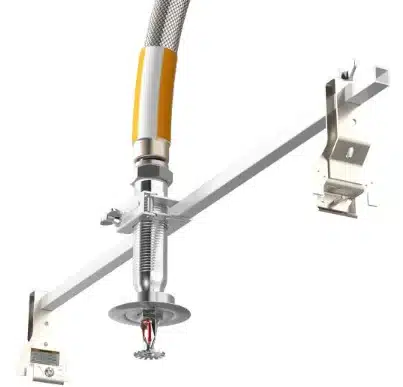

תמיכות ותליות צנרת ספרינקלרים:

צנרת הספרינקלרים תיתמך ותיתלה באופן עצמאי למבנה. אסור לתלות או לתמוך שום מערכת אחרת כגון צנרת מי צריכה צנרת אויר או כל מערכת אחרת לשום חלק מצנרת הספרינקלרים.

לצנרת ספרינקלרים התלויה על מוטות הברגה יש להשתמש במוטות הברגה בקטרים הבאים:

• צנרת בקוטר עד "4 קוטר מוט ההברגה המינימלי "3/8.
• צנרת בקוטר "8 – "6 קוטר מוט ההברגה המינימלי "1/2.
• צנרת בקוטר עד "10 קוטר מוט ההברגה המינימלי "5/8.

מרחקים מקסימליים בין תליות בקווי חלוקה של ספרינקלרים:

• צנרת בקוטר "1 עד "1-1/4 מרחק מקסימלי בין תליות 3.70 מ'.
• צנרת "1-1/2 ומעלה מרחק מקסימלי בין תליות 4.50 מ'.

בתמיכה אחרונה בקו יש לחזק את בורג ההידוק אל הצינור למניעת תנועה ניצבת של הצינור

• האורך המקסימלי של צינור לא תמוך המזין את הספרינקלר האחרון בקו עבור מערכת בלחץ עד 100 Psi לצינור בקוטר "1 90 ס"מ ולצינור בקוטר " 1-1/2  50 ס"מ.
• למערכת בלחץ מעל 100 Psi המרחק המקסימלי לכל הקטרים 30 ס"מ.

המרחק המינימלי בין תליה לספרינקלר 7.50 ס"מ.

תליית צנרת קווים ראשיים:

• בקווים ראשיים יש להתקין תליית צנרת אחת לפחות בין כל שני קווי חלוקה. המרחק המקסימלי בין שתי תליות בקו ראשי 4.50 מ'.

התקנת ברזים ומגופים במערכת ספרינקלרים:

תחנת אזעקה ראשית:

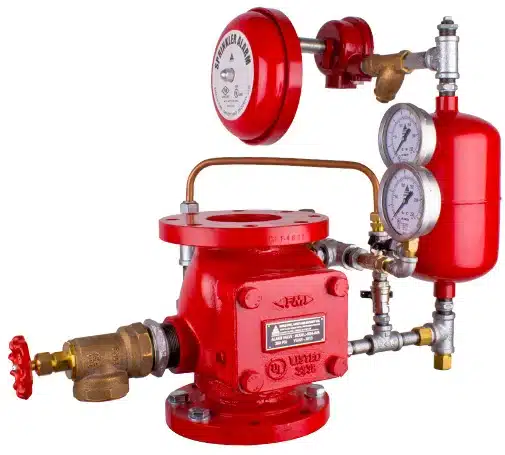

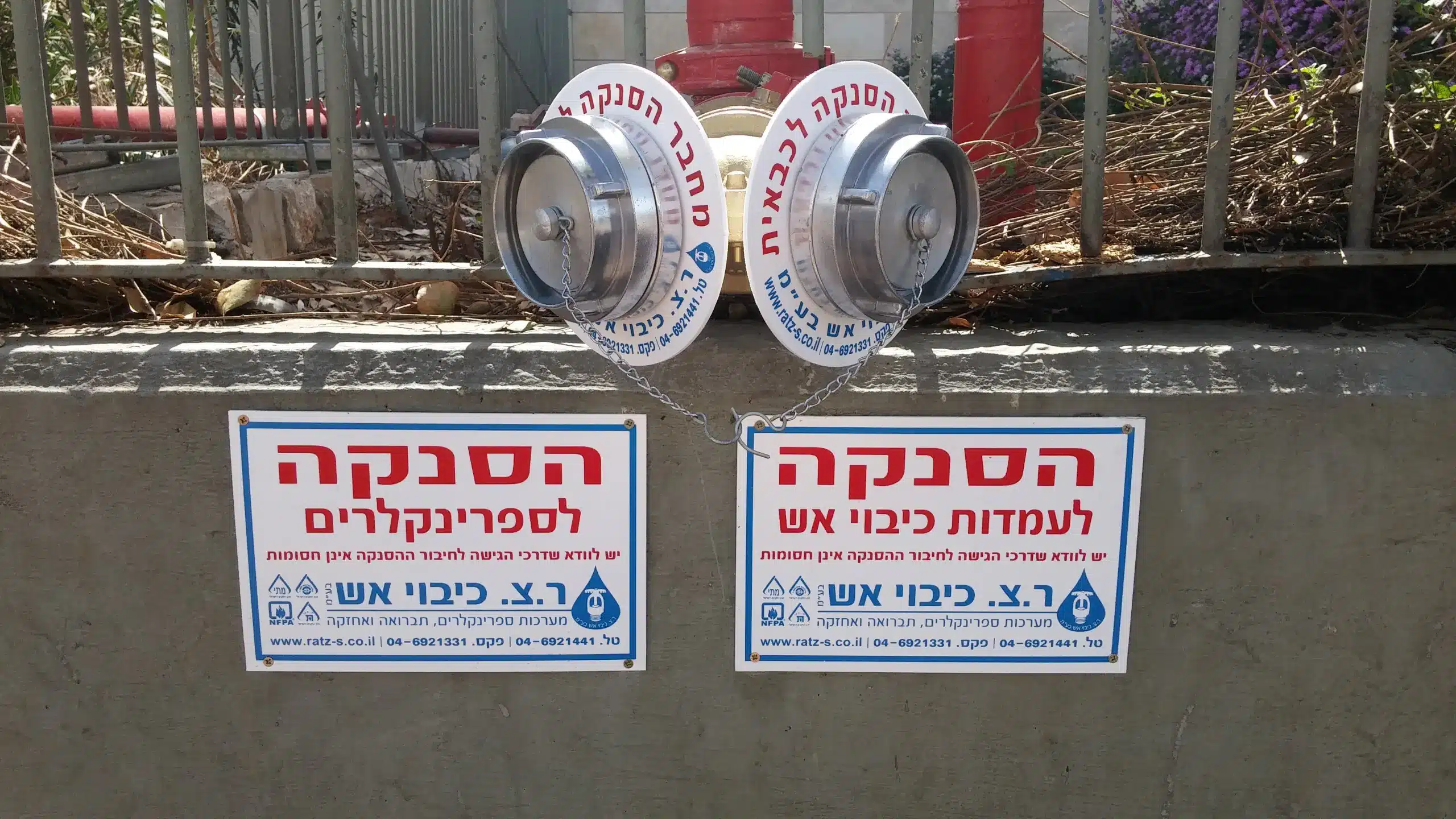

• תחנת אזעקה ראשית מורכבת מברז ניתוק, אל חוזר אזעקה, רגש זרימה, פעמון, מונע מים, חיבור הסנקה, מדי לחץ, ברז ניקוז וברזי ניסוי והפעלה. יש להקפיד להשתמש בתחנה מתאימה להתקנה אופקית או להתקנה אנכית על פי הנדרש. יש להתקין צנרת ניקוז הן לפעמון המים והן לברזי הניסוי.

תחנת הפעלה אזורית (קומתית) למערכת ספרינקלרים:

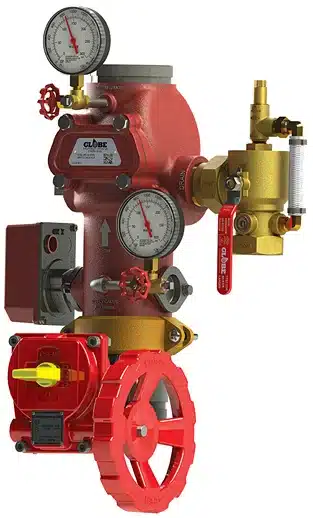

• תחנת הפעלה אזורית מורכבת מברז ניתוק, שסתום אל חוזר, רגש זרימה, מדי לחץ, ברז ניקוז וברזי ניסוי והפעלה. התחנה מותקנת אנכית או אופקית ושולטת על חלק ממערכת הספרינקלרים.

שטח כיסוי למערכת בהתאם לתפוסת הסיכון:

• שטח כיסוי מקסימאלי למערכת ספרינקלרים בסיכון קל -4,831 מ"ר = 52,000 SQFT
• שטח כיסוי מקסימאלי למערכת ספרינקלרים בסיכון בינוני -4,831 מ"ר = 52,000 SQFT
• שטח כיסוי מקסימאלי למערכת ספרינקלרים בסיכון גבוה – 3,716 מ"ר = 40,000 SQFT
• שטח כיסוי מקסימאלי למערכת ספרינקלרים באחסנה – 3,716 מ"ר = 40,000 SQFT

במידה ומדובר במבנה עם מפלסים, שטח כיסוי שפורט לעיל יתייחס לכל מפלס בנפרד בהתאם לתפוסת הסיכון ובכפוף להתקנת תחנת שליטה מפלסית.
